产品编号：20131228174957
产品价格：面议
产品简介：带槽锁紧圆螺母是根据我国JB/GQ0657-90标准设计的新颖锁紧螺母。该螺母使用方便，螺母拧紧时靠部分变形。使螺母前半部和后半部以不同齿面与主轴螺纹相接触，从而保证螺母工作端面与主轴轴心垂直、锁紧均匀，尤其适用在拌有振动驱动部位。其用途遍及各个工业领域特别成
一．产品简介

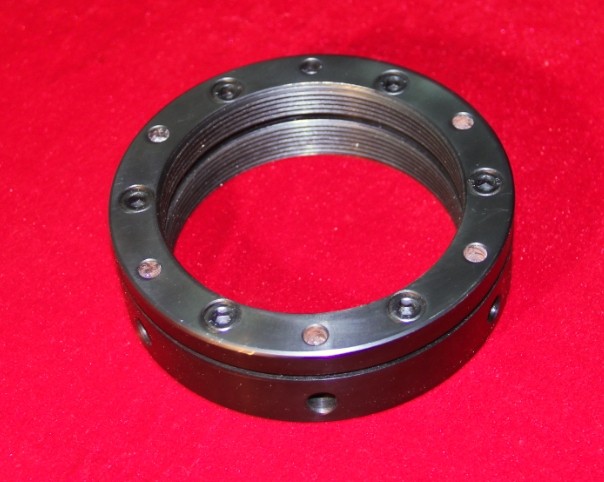

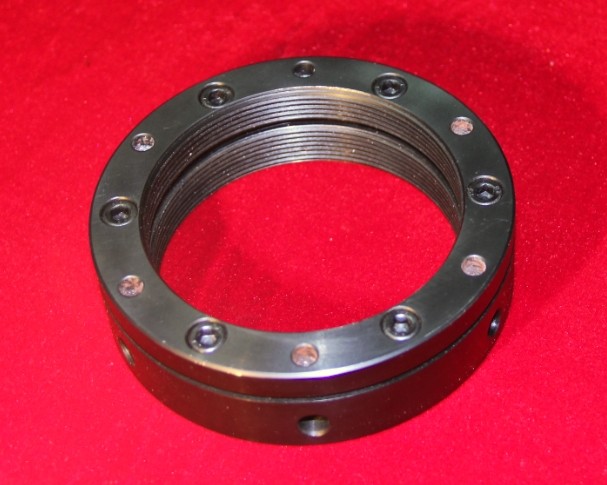

带槽锁紧圆螺母是根据我国JB/GQ0657-90标准设计的新颖锁紧螺母。该螺母使用方便，螺母拧紧时靠部分变形。使螺母前半部和后半部以不同齿面与主轴螺纹相接触，从而保证螺母工作端面与主轴轴心垂直、锁紧均匀，尤其适用在拌有振动驱动部位。其用途遍及各个工业领域特别成为各种加工中心、数控机床不可缺少的配套件，可替代目前我国所有锁紧圆螺母标准。
二．性能特点
1．结构简单，装卸方便。
2．锁紧力大且均匀，可补偿偏心负载，效果理想。
3．具有双螺母或螺母齿形防松垫圈的作用。
4．能消除螺纹侧隙，理想地调整滚动轴承和滑动轴承的游隙，可完成消除端面跳动。
5．正确可靠地调整机械零件，大幅度提高装配精度。
三．结构规格
|
螺纹规格 G×p |
螺 钉 |
螺母允许轴向负荷（KN） |
d mm |
H mm |
|||||
|
规格 |
数量 |
标准件 |
每只螺钉承受的扭矩 |
负 荷 方 式 |
|||||
|
静止的 |
动态的 |
||||||||
|
M10×1 |
M3×10 |
3 |
GB70-85 |
2 |
7.0 |
3.7 |
24 |
15 |
|
|
M12×1.25 |
10.3 |
5.3 |
26 |
15 |
|||||
|
M14×1.5 |
M4×10 |
2.9 |
|
|
32 |
16 |
|||
|
M16×1.5 |
M4×12 |
4 |
13.7 |
6.9 |
34 |
19 |
|||
|
M18×1.5 |
14.2 |
7.0 |
36 |
19 |
|||||
|
M20×1.5 |
14.6 |
7.7 |
40 |
19 |
|||||
|
M22×1.5 |
15.1 |
7.8 |
40 |
19 |
|||||
|
M24×1.5 |
17.9 |
9.1 |
42 |
19 |
|||||
|
M27×1.5 |
29.7 |
14.5 |
45 |
21 |
|||||
|
M30×1.5 |
36.6 |
17.2 |
48 |
21 |
|||||
|
M33×1.5 |
M4×16 |
43.6 |
20.0 |
50 |
23 |
||||
|
M36×1.5 |
49.0 |
22.5 |
53 |
23 |
|||||
|
M39×1.5 |
54.6 |
24.5 |
58 |
23 |
|||||
|
M42×1.5 |
62.0 |
27.2 |
60 |
23 |
|||||
|
M45×1.5 |
6 |
62.5 |
29.1 |
68 |
23 |
||||
|
M48×1.5 |
M4×18 |
63.0 |
32.0 |
68 |
26 |
||||
|
M52×1.5 |
69.8 |
34.9 |
72 |
26 |
|||||
|
螺纹规格 G×p |
螺 钉 |
螺母允许轴向负荷（KN） |
d mm |
H mm |
|||||
|
规格 |
数量 |
标准件 |
每只螺钉承受的扭矩 |
负 荷 方 式 |
|||||
|
静止的 |
动态的 |
||||||||
|
M56×1.5 |
M5×18 |
6 |
GB70-85 |
2.9 |
75.2 |
37.6 |
78 |
28 |
|
|
M60×1.5 |
6 |
80.2 |
42.6 |
84 |
28 |
||||
|
M64×1.5 |
M5×20 |
105.0 |
52.1 |
88 |
30 |
||||
|
M68×1.5 |
111.0 |
58.0 |
95 |
30 |
|||||
|
M72×1.5 |
M6×20 |
10 |
117.0 |
60.8 |
98 |
30 |
|||
|
M76×1.5 |
118.0 |
61.8 |
100 |
32 |
|||||
|
M80×2 |
M6×22 |
141.0 |
70.8 |
110 |
32 |
||||
|
M85×2 |
153.0 |
77.0 |
115 |
32 |
|||||
|
M90×2 |
166.0 |
79.7 |
120 |
32 |
|||||
|
M95×2 |
178.0 |
85.5 |
125 |
32 |
|||||
|
M100×2 |
190.0 |
89.6 |
130 |
32 |
|||||
|
M105×2 |
|
|
135 |
32 |
|||||
|
M110×2 |
215.0 |
101.0 |
140 |
32 |
|||||
|
M115×2 |
M6×25 |
|
|
145 |
36 |
||||
|
M120×2 |
276.0 |
129.0 |
155 |
36 |
|||||
|
M125×2 |
|
|
160 |
36 |
|||||
|
M130×3 |
|
|
165 |
36 |
|||||
|
M140×3 |
8 |
|
|
180 |
36 |
||||
|
M150×3 |
|
|
190 |
36 |
|||||
|
M160×3 |
M8×30 |
25 |
|
|
205 |
40 |
|||
|
M170×3 |
|
|
215 |
40 |
|||||
|
M180×3 |
|
|
230 |
40 |
|||||
|
M190×3 |
|
|
240 |
40 |
|||||
|
M200×3 |
|
|
245 |
40 |
|||||
注：若需订其它规格的锁紧螺母可直接向本公司接洽。
